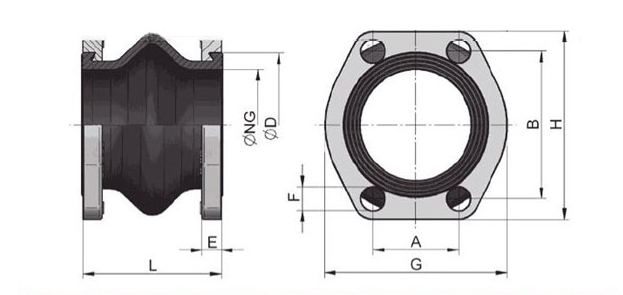

| 型号 | 编号 | 公称通径 | 公称通径DN | 法兰孔中心距mm | 密封外径mm | 法兰厚度mm | 孔直径mm | 法兰宽度mm | 法兰长度mm | 长度mm |
| 型号 | 编号 | 英寸 | NG | A | B | D | E | F
| G | H | L |
| K16S-25 | SDKSS025 | 1 | 25 | 26.2 | 52.4 | 43 | 11 | 11 | 59 | 70 | 65 |
| K16S-32 | SDKSS032 | 1.25 | 32 | 30.2 | 58.7 | 50 | 11 | 13 | 73 | 81 | 65 |
| K16S-40 | SDKSS040 | 1.5 | 40 | 35.7 | 70.0 | 62 | 13 | 13 | 83 | 95 | 100 |
| K16S-50 | SDKSS050 | 2 | 50 | 42.9 | 77.8 | 72 | 13 | 13 | 97 | 103 | 100 |
| K16S-63 | SDKSS063 | 2.5 | 63 | 50.8 | 89 | 87 | 14 | 13 | 109 | 115 | 100 |
| K16S-80 | SDKSS080 | 3 | 80 | 62 | 106.4 | 104 | 14 | 17 | 131 | 136 | 100 |
| K16S-90 | SDKSS090 | 3.5 | 90 | 70 | 120.6 | 104 | 14 | 17 | 140
| 152 | 100
|
| K16S-100 | SDKSS100 | 4 | 100 | 77.8 | 130.2 | 130 | 16 | 17 | 152 | 162 | 100 |
| K16S-125 | SDKSS125 | 5 | 125 | 92 | 152.4 | 155 | 16 | 17 | 165 | 184 | 130 |

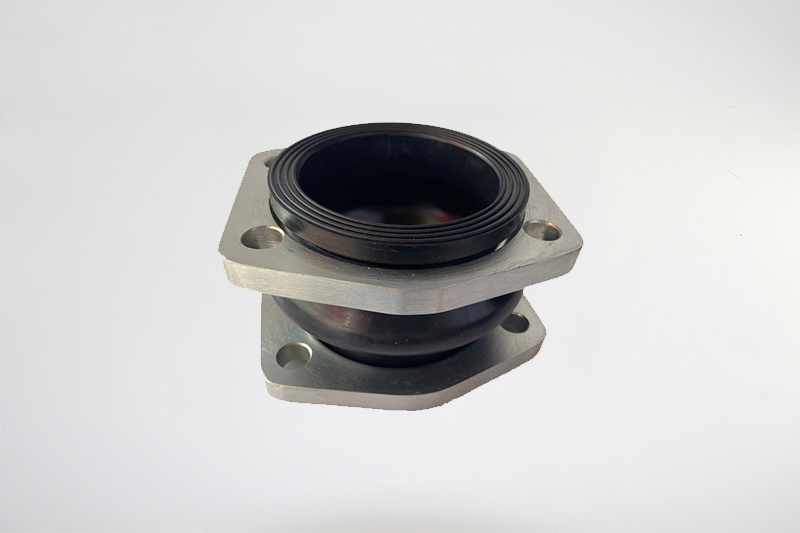

菱形法兰橡胶接头，又称椭圆法兰胶接头、NG橡胶减震喉、SDKS菱形法兰胶件、矩形橡胶接头、椭圆（菱形/矩形）。并且还可根据客户要求设计制造各种其它特殊工艺橡胶接头，欢迎来电订购。菱形法兰橡胶接头的橡胶材料一般为丁晴耐油橡胶，法兰材料为优质锻打法兰。菱形法兰橡胶接头主要用于各种进口油泵。耐油球体采用丁晴橡胶原料胶，具有良好的减震和耐油效果。
