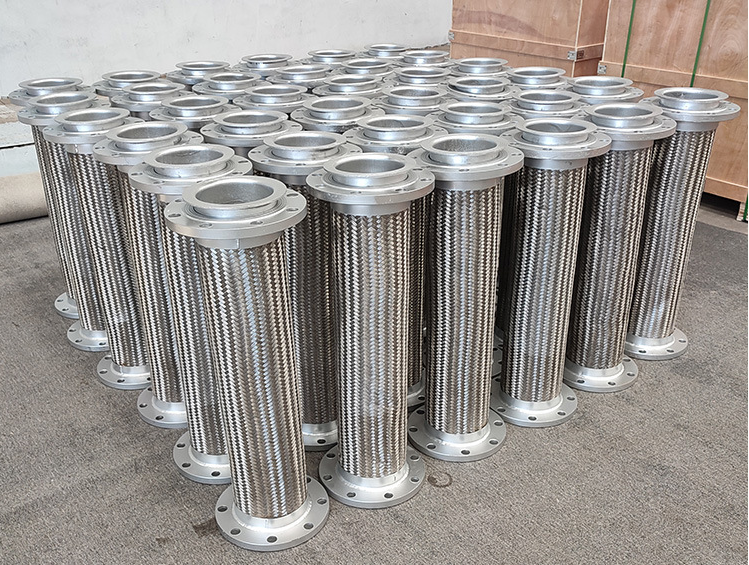

不锈钢金属软接头（又称不锈钢金属软管或波纹补偿器）是一种柔性连接件，主要用于补偿管道系统中的位移、吸收振动和降低噪音。其规格型号多样，以下是常见的分类和参数：

1. 按连接方式分类

• 法兰式：两端为法兰连接，适用于管道法兰对接。

• 螺纹式：两端为内螺纹或外螺纹，适用于小口径管道。

• 快速接头式：带有快速接头，便于安装和拆卸。

• 焊接式：两端为焊接端，适用于需要永久连接的场合。

2. 按波纹管材质分类

• 304不锈钢：通用型，耐腐蚀性和耐高温性较好。

• 316L不锈钢：耐腐蚀性更强，适用于强腐蚀性介质。

• 321不锈钢：耐高温性能优异，适用于高温环境。

3. 按结构分类

• 单层波纹管：适用于一般工况，成本较低。

• 双层波纹管：耐压性能更好，适用于高压环境。

• 铠装型：外层增加不锈钢编织网，增强抗拉和抗压性能。

4. 常见规格型号参数

• 公称通径（DN）：通常从DN6到DN500，覆盖小口径到大口径管道。

• 工作压力（PN）：常见压力等级为0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa等。

• 长度（L）：根据需求定制，通常为100mm到5000mm。

• 波纹管波数：根据补偿量和柔韧性需求设计，通常为1波到10波。

5. 型号表示方法

不锈钢金属软接头的型号通常由以下部分组成：

• 材质：如304、316L等。

• 通径：如DN50表示公称通径为50mm。

• 压力等级：如PN16表示工作压力为1.6MPa。

• 连接方式：如F表示法兰式，G表示螺纹式。

• 长度：如L=300mm表示软接头长度为300mm。

示例：

• 型号：304-DN50-PN16-F-L300
  含义：304不锈钢材质，DN50通径，1.6MPa压力，法兰连接，长度300mm。

6. 选型注意事项

• 介质特性：根据介质的腐蚀性、温度、压力选择合适的材质和型号。

• 管道位移：根据管道的热胀冷缩量选择合适的长度和波数。

• 安装环境：考虑安装空间、连接方式等因素。

• 标准要求：确认是否符合国标（GB）、美标（ANSI）、德标（DIN）等标准。

7. 常用标准

• 国标（GB）：如GB/T 14525-2010《波纹金属软管通用技术条件》。

• 美标（ANSI）：如ANSI B16.9《工厂制造的锻钢对焊管件》。

• 德标（DIN）：如DIN 3016《金属软管技术规范》。

总结

不锈钢金属软接头的规格型号多样，选型时需根据介质特性、管道参数和安装环境综合考虑。常见的材质有304、316L不锈钢，连接方式包括法兰式、螺纹式和焊接式等。正确选型和使用能够有效补偿管道位移、吸收振动，延长管道系统的使用寿命。
